Разъемы для видеонаблюдения
В разделе представлены BNC разъемы для видеонаблюдения, DCМ и DCF разъемы для питания видеокамер и разветвители питания для установки систем видеонаблюдения.
Предназначен для передачи AHD видеоcигнала по витой паре.

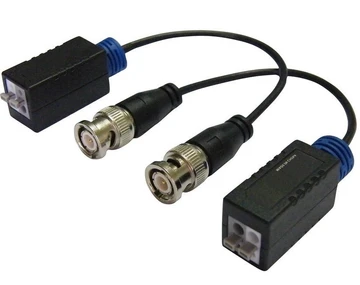

Пассивный AHD/CVI приемопередатчик по витой паре Cat5/5e/6 с push креплением UTP кабеля, для передачи одного канала видео на большие дистанции. Дальность передачи 300 метров при использовании в паре с пассивным приемником. При использовании активного приемника дальность передачи 600 метров. Встроенная защита от перенапряжения.
Набор разъемов для подключения одной AHD камеры:
BNC - 2 штуки;
DCM - 1 штуки;
DCF - 1 штуки.

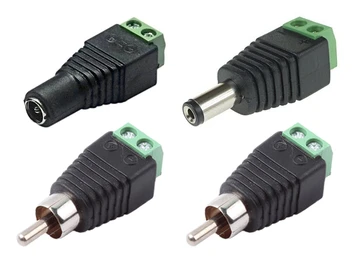

Монтажный комплект MK-1 предназначен для подключения микрофона к видеорегистратору. В состав комплекта входит:

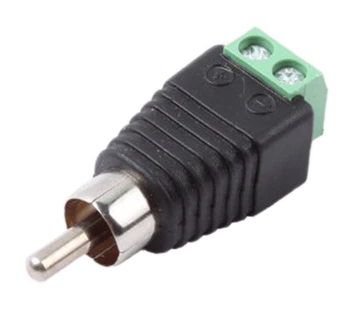

Разъем RCA-M - 2 штуки;
Разъем DCM - 1 штуки;
Разъем DCF - 1 штуки.
Набор разъемов для подключения одной AHD камеры:
BNC - 2 штуки;
DCM - 1 штуки;
DCF - 1 штуки.

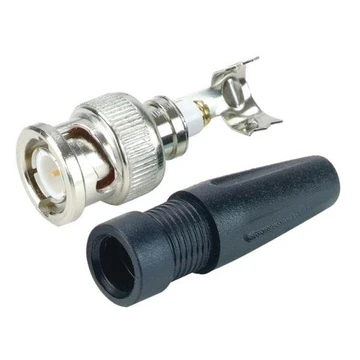

Высококачественный BNC разъем с винтовым креплением, состоит из из самого разъема и навинчивающегося защитного колпачка. Данный разъем пользуюется наибольшим спросом, не требует специнструмента для монтажа, винтовое крепление центральной жили коаксиального кабеля осуществляется без сгибания проводника.
Набор разъемов для подключения одной AHD камеры:
BNC-TP - 2 штуки;
DCM - 1 штуки;
DCF - 1 штуки.
Высококачественный ответный BNC разъем с винтовым креплением, состоит из из самого разъема и навинчивающегося защитного колпачка. Данный разъем пользуюется наибольшим спросом, не требует специнструмента для монтажа, винтовое крепление центральной жили коаксиального кабеля осуществляется без сгибания проводника.
Высококачественный BNC разъем с винтовым креплением, состоит из из самого разъема и навинчивающегося защитного колпачка. Данный разъем пользуюется наибольшим спросом, не требует специнструмента для монтажа, винтовое крепление центральной жили коаксиального кабеля осуществляется без сгибания проводника.

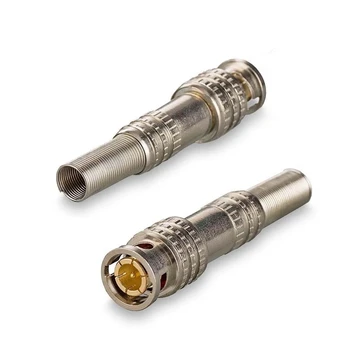

Разъем BNC под винт состоит из двух частей - разъема BNC с креплением центральной жили коаксиального кабеля под винт и металлического колпачка с пружинным выводом для кабеля. Универсальный разъем BNC под винт пользуется большой популярностью для быстрого и простого монтажа с прочным корпусом, не требует специального инструмента для обжима кабеля, пружинный вывод под кабель удобен в эксплуатации.
Штекер переходник DCM для подачи напржения на камеру видеонаблюдения 12 Вольт через витую пару UTP. Прочный пластиковый корпус содержит маркированные клемы с винтовым зажимом для проводов витой пары. Наиболее часто востребованный штекер для быстрой установки камер, не требующий пайки и специальных инструментов для монтажа.
Разъем DCF переходник для подачи питания 12 Вольт на камеру для витой пары UPT. Корпус выполнен из прочного пластика, содержит маркированные клемы с винтовым зажимом под продова витой пары. Наиболее часто применяется для быстрого монтажа видеокамер с питанием от адаптеров, имеющих штекеры DC.
Основые разъемы, штекеры, переходники для видеонаблюдения.
BNC разъем, BNC коннектор - это радиочастотный соединитель для коаксиального кабеля. В системах видеонаблюдения используется для передачи аналогового или цифрового видеосигнала от видеокамеры к видеорегистратору, а также для подключения монитора к видеорегистратору через композитный видеовыход CVBS.
Разъем питания DC штекер применяется для подачи к видеокамере питания постоянного напряжения 12 Вольт.
Переходники под витую пару UTP это разъемы и штекеры BNC и DC, применяются для передачи видеосигнала или подачи питания к камере через витую пару UTP на небольших расстояниях.
