Приемопередатчик AHD/TVI/CVI по витой паре 206A

SVN-206A пассивный приемопередатчик предназначен для передачи одного канала цветного видеосигнала от AHD/CVI/TVI видеокамеры до видеорегистратора по витой паре UTP Cat5/5e/6 на большие расстояния.

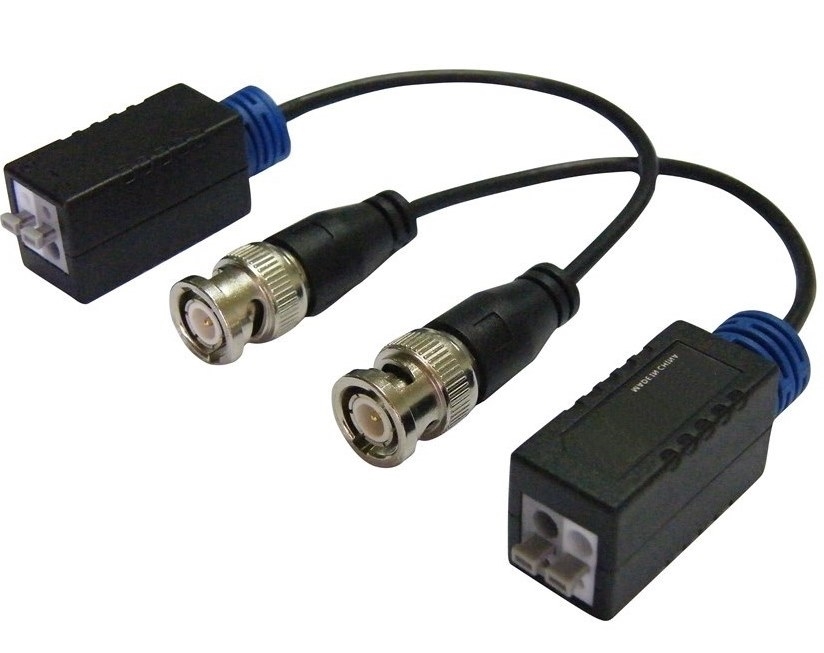

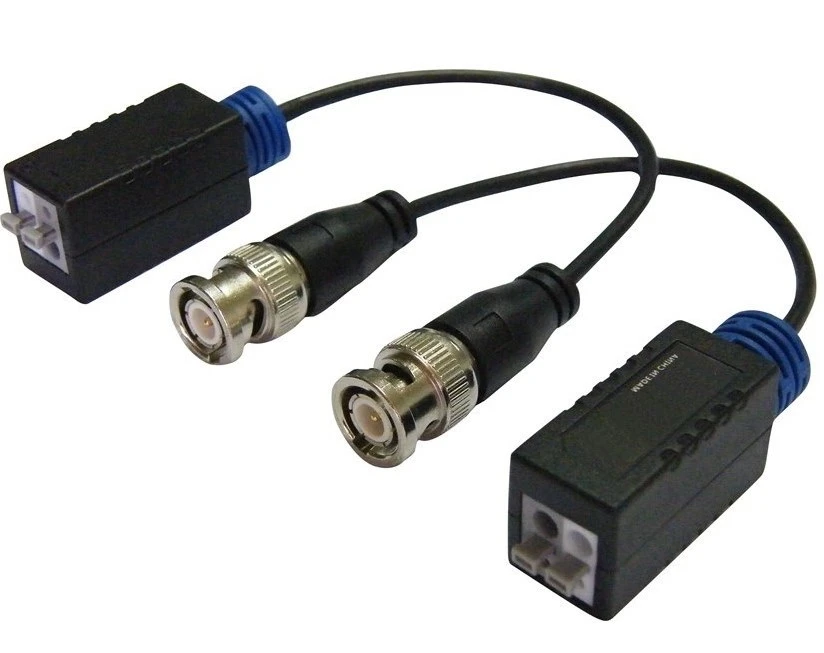

Передетчик выполнен в миниатюрном пластиковом противоударном герметичном корпусе. BNC разъем соединён с блоком электронной схемы коаксиальным кабелем 12 см. Push терминал на корпусе предназначен для удобного и быстрого подключения витой пары.

Дальность передачи AHD/TVI/CVI сигнала: 1080P - до 450 метров, 3Мп, 4Мп, 5Мп - до 300м.

Приемопередатчик совместим со стандартом AHD/CVI/TVI не требует питания для работы, легко устанавливается и готов к работе сразу после подключения.

Передатчик со стороны камеры преобразовывает обычный небалансный видеосигнал в балансный. Балансный сигнал передается по витой паре на большое расстояние. Со стороны регистратора приемник преобразует балансный видеосигнал в обычный небалансный и передает его в видеорегистратор. При этом преобразованиии происходит подавление синфазные помех, которые возникают на больших расстояниях.

Основные преимущества использования витой пары:

• Большая помехозащищенность
• Возможность передачи по одному стандартному 4-парному кабелю до 4 видеосигналов от разных камер
• Возможность передачи разнотипных сигналов по одному кабелю: видео от камеры, питание 12 Вольт, Ethernet, телефония, сигнал управления для PTZ камеры
• Экономичность при передаче нескольких сигналов по одному кабелю
• Большее удобство при прокладке кабеля и монтаже разъемов
