Комбинированный кабель для AHD камер, для наружной прокладки (по метражу)

Артикул:

КВК-П-2Э 2х0,75

Ед. измерения:

метры

Назначение:

Для наружной прокладки, для AHD камеры

Жилы питания:

Медь 2х0,75 мм2

Тип кабеля:

Комбинированный (коаксиальный + 2 провода питания)

Min. радиус изгиба:

25 мм

Экранирование:

10-30МГц >90 дБ, 30-1000МГц >90 дБ, 5-10МГц >75 дБ

Внешняя оболочка:

d 6,4 мм, Полиэтилен

Цвет:

Чёрный

В наличии

Количество:

Доставка в Москва

В корзину

Узнать о поступлении

Быстрый заказ

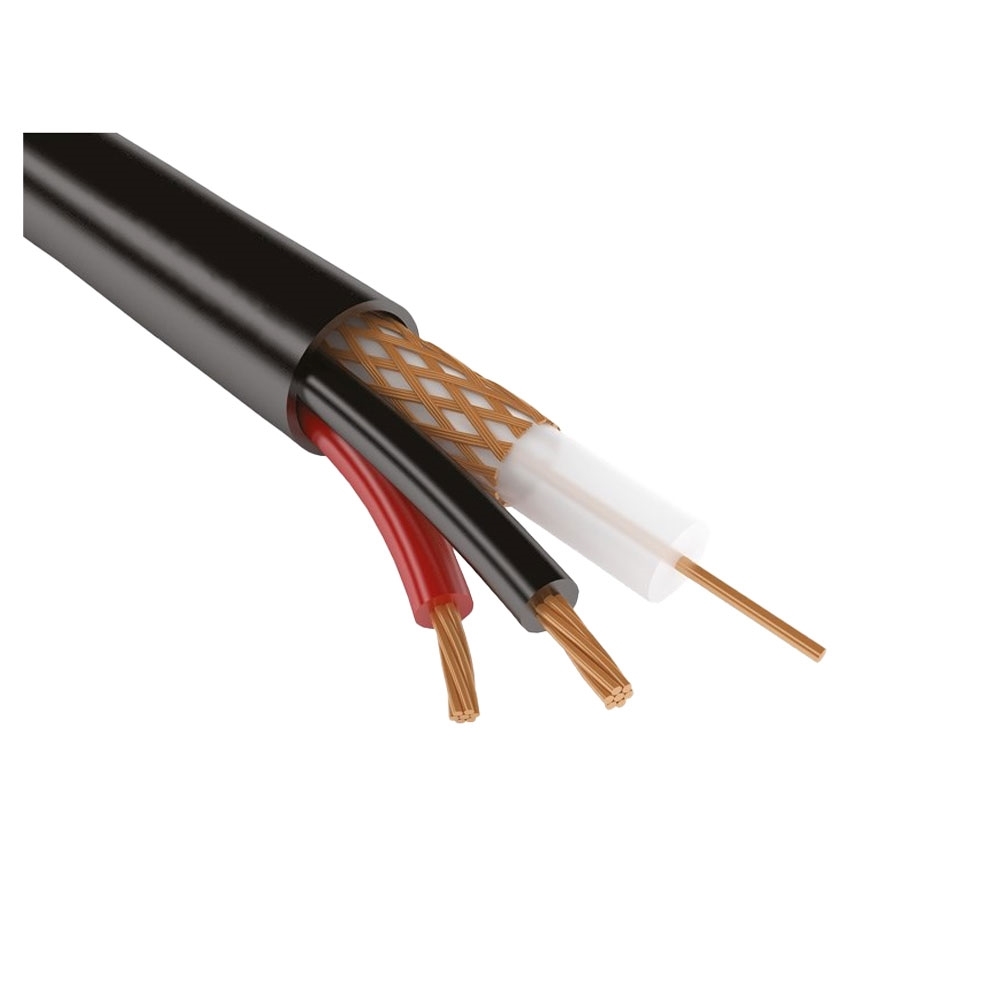

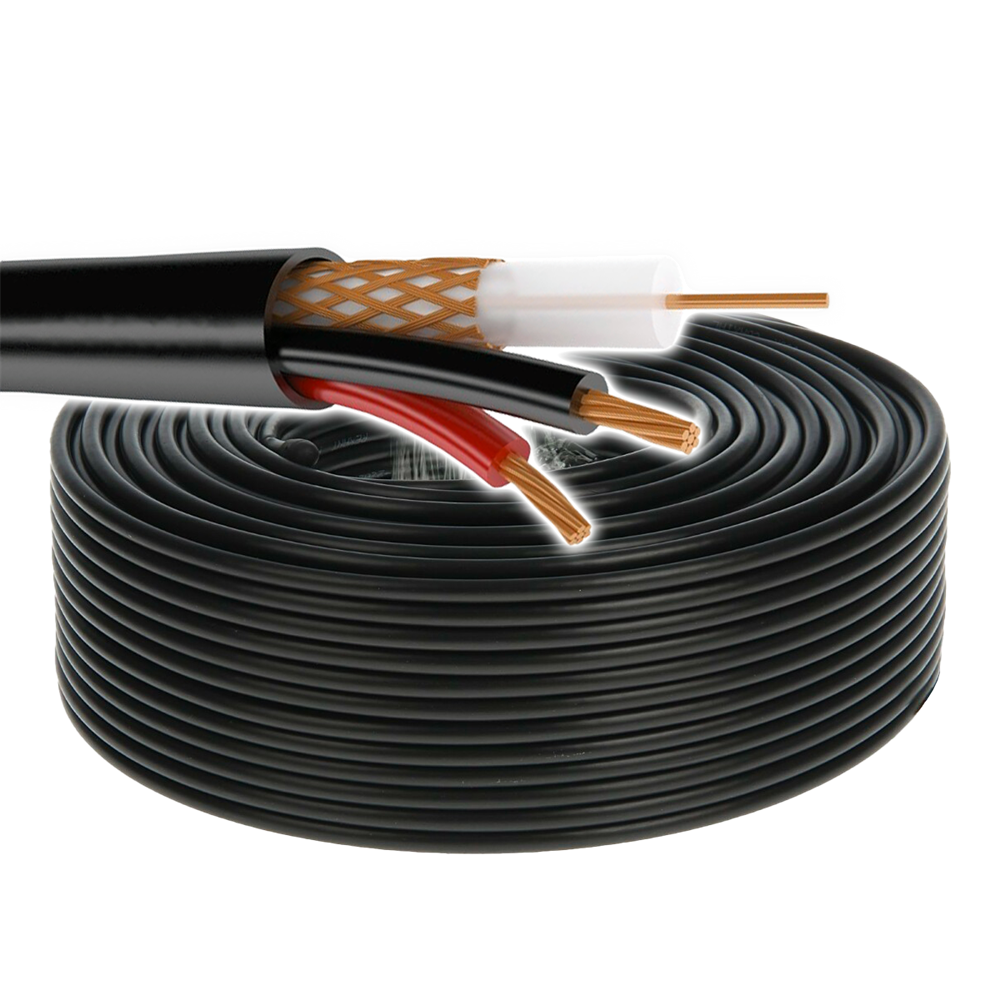

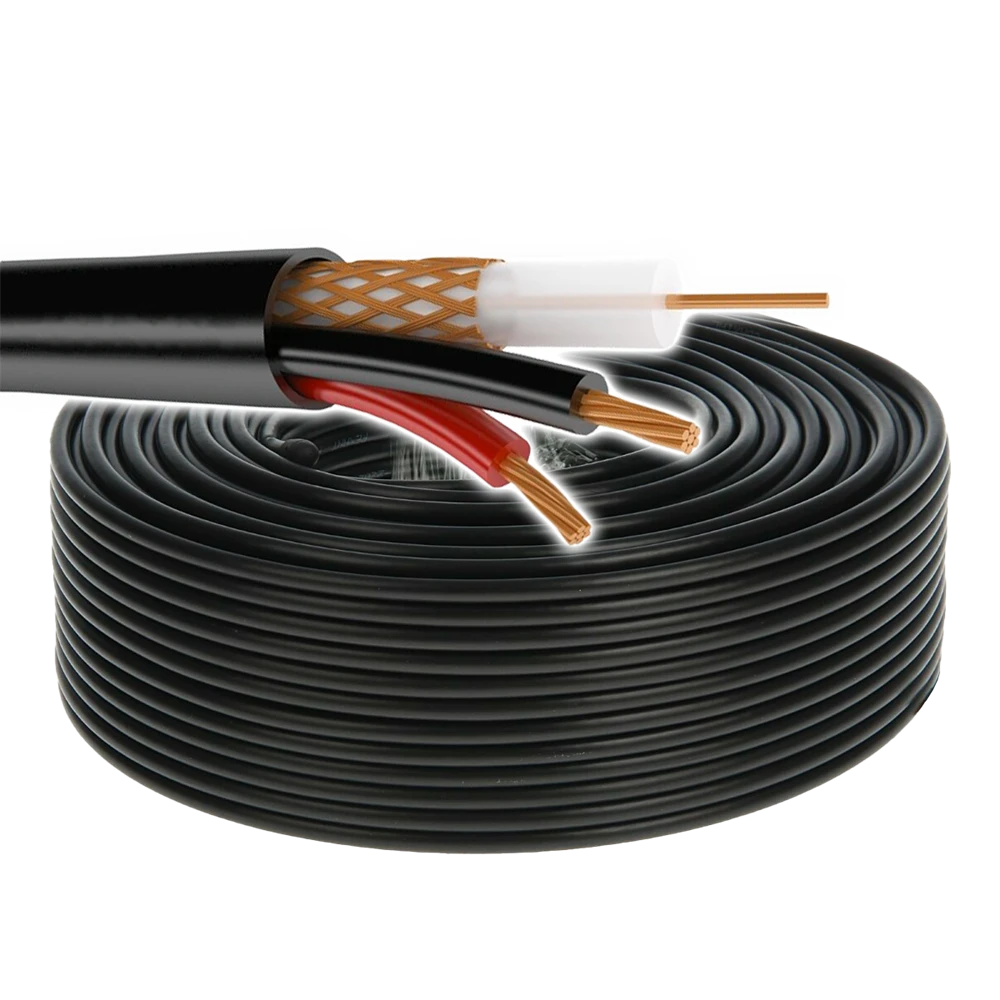

Комбинированные кабели типа КВК предназначены для передачи видеосигналов в системах видеонаблюдения с одновременным подключением питания. Кабель состоят из радиочастотного кабеля РК75- и жил питания, объединенных единой оболочкой из светостабилизированного полиэтилена черного цвета для наружной прокладки. Применение такого кабеля для видеонаблюдения оправдано тем, что нет необходимости протягивать в гофрированную трубу 2 кабеля различного назначения: радиочастотный кабель для видеонаблюдения и кабель для питания камер .

Спецификация : КВК-П-2 2×0.75мм (CU) 12V
Внутренний проводник	Медный провод
Внутренний проводник	Общий диаметр	0.40 mm
Изоляция проводника	Полиэтилен (PE)
Изоляция проводника	Общий диаметр	1.60 mm
Экран	Проводник медь	0.12mm х 24шт.
Изоляция кабеля	Поливинилхлорид
	Общий диаметр	4.0+/-0.10mm
	Цвет	Черный
Спецификация : ПИТАНИЕ (2 — жильный)
Внутренний проводник	Медный провод (Многожильный)
Внутренний проводник	Общий диаметр	0.75 mm
Изоляция	ПВХ
	Общий диаметр	1.00 mm
	Цвет	Красный и черный
Общая изоляция	ПВХ
	Общий диаметр	3.9mm
	Цвет	Черный

Характеристики кабеля
Назначение

Для наружной прокладки, для AHD камеры
Жилы питания

Медь 2х0,75 мм2
Тип кабеля

Комбинированный (коаксиальный + 2 провода питания)
Min. радиус изгиба

25 мм
Конструкция

d 7х0,12 мм, Центральный проводник - Медь
Волновое сопротивление

75±3 Ом
Диэлектрик

d 2,2±0,10 мм, СПЭ
Ёмкость

67±3 пФ/м
Затухание при 20°

1000МГц - 70,1 дБ/100 м, 100МГц - 22,9 дБ/100 м, 10МГц - 6,86 дБ/100 м, 1МГц - 2,21 дБ/100 м, 200МГц - 30,6 дБ/100 м, 300МГц - 38,1 дБ/100 м, 470МГц - 47,5 дБ/100 м, 50МГц - 16,1 дБ/100 м, 5МГц - 4,89 дБ/100 м, 862МГц - 65,84 дБ/100 м
Оболочка

Полиэтилен
Обратные потери

30-470МГц >23 дБ, 470-862МГц >20 дБ, 862-2150МГц >18 дБ
Оплетка

Медь, Плотность заполненения 92 %
Скорость сопротивления

66%
Сопротивление внешний. проводник

48,8 Ом/км
Сопротивление внутр. проводник

225,5 Ом/км
Экранирование

10-30МГц >90 дБ, 30-1000МГц >90 дБ, 5-10МГц >75 дБ
Внешняя оболочка

d 6,4 мм, Полиэтилен
Цвет

Чёрный
